尺寸參數表：
轎廂凈高(米) |
門凈高（米） |
頂層凈高度（米） |
底坑(基坑)下挖深度（特殊場景可抬高處理） |
2.1 |
2.0 |
2.75 |
40公分 |
2.2 |
2.1 |
2.85 |
|
2.3 |
2.1 |
2.95 |
注：頂層高度指樓層天花板至地面的裝修完成面（裝修完成面，即裝飾部分尺寸。如鋪地磚的按5公分算，鋪地暖按10公分算）的垂直距離，如遇到坡頂或尖頂，以最低點測量垂直高度。
底坑深度最小可達30公分，詳情可咨詢。由于吊頂造型需要，不同裝潢風格可能影響頂層高度要求。

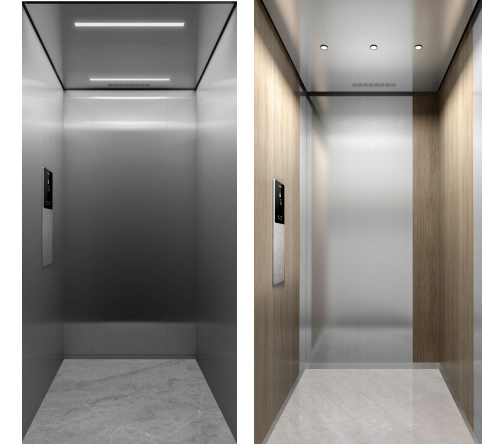

轎廂與載重及井道相關參數：
基本規格：載重320/400kg，最大行程12米（約5層，此處以3米標準層高計算），電源220V
載重(公斤)（人數） |
開門方式 |
廂體尺寸大小(公分) |
開門寬度（公分） |
最小井道凈尺寸/寬x深（米） |
250/3人 |
旁開 |
80x90 |
70 |
1.375x1.25 |
250/3人 |
中分 |
80x90 |
70 |
1.5x1.2 |
320/4人 |
旁開 |
90x100 |
70 |
1.4x1.45 |
320/4人 |
中分 |
90x100 |
70 |
1.55x1.4 |
400/5人 |
旁開 |
110x110 |
80 |
1.6x1.45 |
400/5人 |
中分 |
110x110 |
80 |
1.75x1.4 |
標準功能列表：
1.轎廂照明電路的斷路開關 2.控制及驅動電路的斷路開關 3.上下終端開關 4.底坑檢修安全開關 5.轎頂檢修安全開關 6.轎門安全開關 7.機械阻擋 / 鎖住裝置

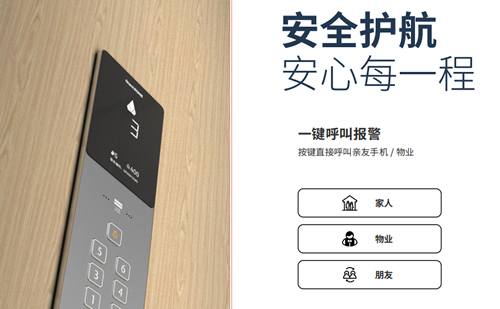

8.廳門轎門機械電氣連鎖裝置 9.限速器 10.安全鉗 11.轎廂稱重裝置 12.底坑緩沖器 13.應急直撥外線電話 14.應急平層裝置 15.斷電應急照明及平層放人后備電源
16.遠程電氣救援裝置（選配） 17.遠程監控裝置（選配） 18.一體化控制驅動器 19.全自動操作 20.自動轎廂照明控制 21.自動返回指定樓層 22.自動雙向平層
23.開關門時間可調 24.故障顯示
